节能技术介绍
三元流技术
通过现场的数据调研得到水泵、空压机、风机等流体机械运行准确的数据，由计算机模拟运行现场参数反复修正找到最佳工况点参数。采用“三元流”技术设计出叶轮、流道，用高标准精度生产出“J&C高效节能泵”。主要通过提升泵本身的运行效率、提高泵与系统的匹配度、减少水系统管阻损失等方法，实现达到节能的效果。简而言之为“量身定制”。
“叶轮机械三元流动理论”把叶轮内部的三元立体空间无限的分割，通过对叶轮和流道内各工作点的分析，利用k-ε双方程建立数学模型，采用N-S方程和MRF方程进行网格划分和流场计算。依据三元流动理论设计出来的叶片形状为不规则的曲面形状，叶轮叶片的结构可适应流体的真实流态，能够控制叶轮内部全部流体质点的速度分布，应用三元流动理论设计的流体机械，运行效率得以显著提高。

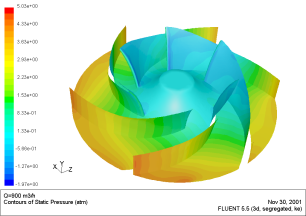

叶轮

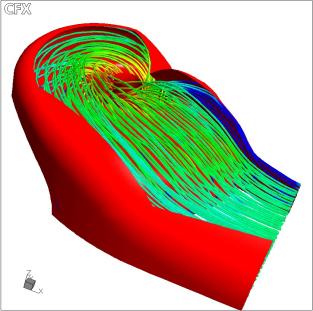

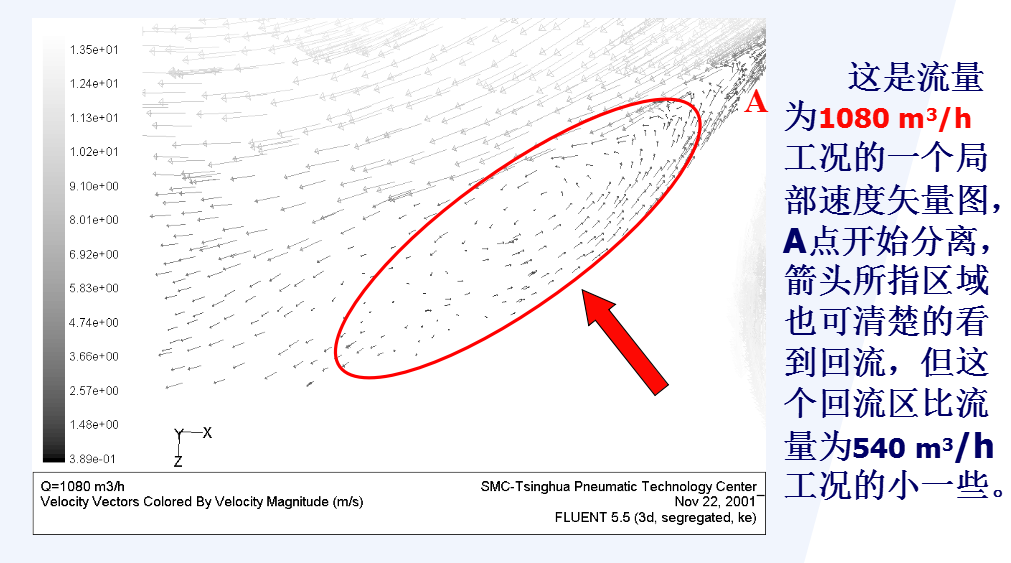

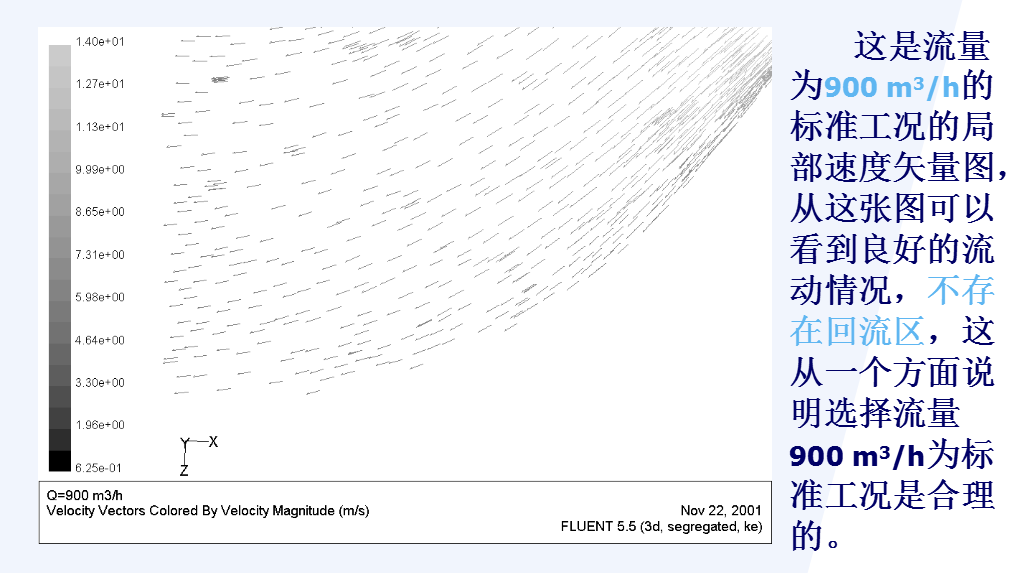

流场
节能原理

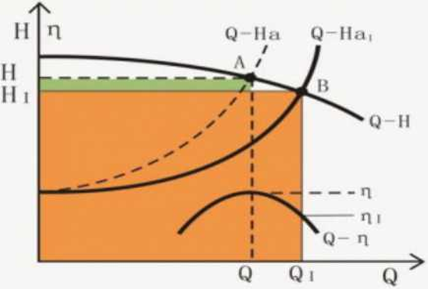

左图Q-Ha为理论管路（装置）特性曲线，H和Q为理论设计参数，Q-Ha1为实际管路（装置）特性曲线，H1和Q1为实际运行参数，由上可以看出，水泵偏工况运行，水泵运行工况点由A偏离

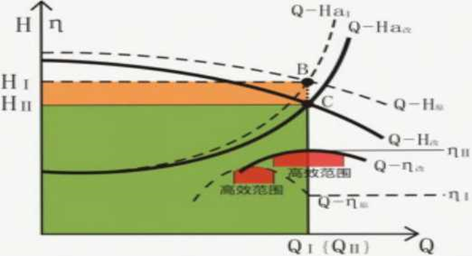

泵组运行功率公式为P=g*Q*H/3600/n泵/n电，通过技改，水泵位于工况点C运行，
H11-Q1有功功率面积＜H1- Q1有功功率面积，运行效率由η1提高到η11，实际节电量△p= （H1*Q1/η1- H11*Q11/η11） *g/3600/η电。
节能途径
1、 采用先进模型及高精度制造工艺，提高水 泵机械效率。
2、 通过系统数据调研、分析量身定做与系统运行匹配的高效节能泵提高水泵运行效率。
3、 降低管阻损失，更换水阻系数小的阀门和管 道，优化管路走向。
4、 采用合理、经济的运行模式。
5、 规范设备维护流程。
6、采用高效节能电机达到节电效果。
引起系统高能耗的主要原因
1、落后的水力模型及制造工艺
3、系统管阻损失大
2、系统与水泵不匹配，运行效率低
4、系统的运行模式不经济
6、电机效率低
5、系统运行维护不dang
节能价值
①节能效果 一般在15%-50%
② 解决使用中的“困难” 流量不足、汽蚀异响、电流过流等
③ 设备升级
④减少维护成本
